ZHRO電動O型球閥|電動防爆球閥

ZHRO電動O型球閥|電動防爆球閥

一、電動O型球閥 結構特點及應用范圍

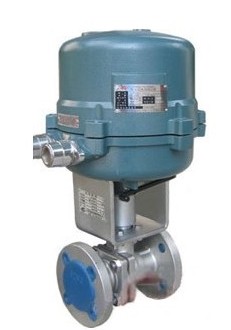

ZHRO型電動O型球閥，是由電子式角行程電動執行機構3610R或3410R系列與球閥調節機構組成。具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。

二、電動防爆球閥 設計標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。

三、電動防爆球閥 主要技術參數

公稱通徑 mm1520253240506580100

額定流量系數Kv203872110170270380510940

公稱壓力 MPa1.0；1.6；2.5；4.0；6.4

額定轉角 °0～90

流量特性快開

介質溫度 ℃-20～120

閥體材質HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

球體材質1Cr18Ni9；0Cr18Ni12Mo2Ti

配執行機構型號PN10、16361RSA-05

341RSA-05361RS(X)B-10

341RS(X)B-10361RSC-30

341RSC-30

PN40361RS(X)B-10

341RS(X)B-10361RSC-30

341RSC-30361RSD-150

341RSD-150

四、電動防爆球閥 執行器主要技術參數

類別型 號輸出力矩 N.m動作時間 S/90°技術參數

普通型361RSA-05

341RSA-055017電 源：220±10%Va.c.50Hz

驅動電機：交流可逆電機

輸入信號：1-5V d.c.

4-20mA d.c.(信號線用屏蔽線)

開度信號：4-20mA d.c.

保護等級：相當IP55

防爆標志：ExdⅡBT4

361RSB-10

341RSB-1010018

361RSC-30

341RSC-3030024

361RSD-150

341RSD-150150042

防爆型361RXB-10

341RXB-1010018

四、電動防爆球閥 主要外形尺寸

PN16電動防爆球閥外形尺寸

公稱通徑LDD1D2n-dHD3

151309565464-φ14322260

2014010575564-φ14325260

2515011585654-φ14333260

32164135100764-φ18427290

40180145110844-φ18448290

50200160125994-φ18456290

652201851451184-φ18495380

802501951601328-φ18535380

1002802151801568-φ18568380

1253202452101848-φ18635380

1503602802402118-φ22700380

20040033529526612-φ22860520

PN40電動防爆球閥外形尺寸

公稱通徑LDD1D2n-dHD3

2014010575654-φ14366290

2515011586764-φ18366.5290

32180140100844-φ18426380

40200150110994-φ18506380

502201651251184-φ18516380

652501851451328-φ18610520

802802001601568-φ18670520

1003202351901848-φ22698520

1254002702202118-φ26710520

1504003002502848-φ26730520

五、電動防爆球閥 訂貨須知　

1. 產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
