氣動調節閥結構主要組成部件有閥籠、閥瓣、閥座(密封環)、閥桿、閥籠壓環，主要附件有電磁閥、減壓閥、過濾器、電流氣壓轉換器、定位器、流量放大器、氣動保位閥、快速泄壓閥、限位開關等。
氣動調節閥結構說明：
氣動調節閥按其行程可分為直行程和角行程兩種，按其結構類型分直通單座閥、直通雙座閥、高壓閥、角形閥、套筒閥、隔膜閥、蝶閥、偏心旋轉閥等。其中直通閥比較常見，單座閥泄漏量較小，但閥前后壓差不能太大，而雙座閥正好與之相反。高壓閥適合于高靜壓和高壓差的介質測量，但在高壓差情況下，流體對材料沖刷和氣蝕嚴重，一般要考慮閥芯和閥座的材質，以提高其使用壽命。在高壓差、高黏度、含懸浮物和顆粒狀物質流體的控制中可選用角形閥。隔膜閥更適用于強酸、強堿等強腐蝕性介質的控制。蝶閥適用于大流量、低壓差的氣體介質。套筒閥采用平衡型閥芯結構，具有低噪聲的特點，是應用較為廣泛的閥之一。
氣動調節閥有氣開與氣關兩種類型。確定調節閥開關方式的原則是：當信號壓力中斷時，應保證工藝設備和生產的安全。如果閥門在信號中斷后處于打開位置，流體不中斷最安全，則選用氣關閥;如果閥門在信號壓力中斷后處于關閉位置，流體不通過最安全，則選用氣開閥。如加熱爐的燃料氣或燃料油管路上的調節閥，應選用氣開閥，當信號中斷后，閥自動關閉，燃料被切斷，以免爐溫過高而發生事故;鍋爐進水管路上的調節閥，應選用氣關閥，當信號中斷后，閥自動打開，仍然向鍋爐內送水，可以避免鍋爐燒干。
八九十年代流行這樣的氣動薄膜單座調節閥，大概型號為ZMAP或ZMBP，就在脖子的地方裝一個大大的彈簧。后來開始流行精小型氣動薄膜單座調節閥，大概型號為ZJHP，取而代之的是把6或8個小彈簧裝在膜頭里。號稱體積更小、重量更輕，作用力更大。科技在進步，這樣的閥門確實顯得短小精悍，個頭不再那么笨重。

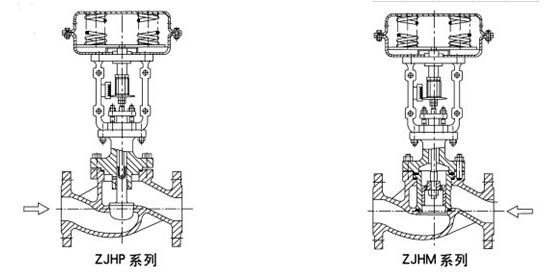

氣動調節閥結構圖：
